マスプロレベル測定結果保存方法


以前、「マスプロ電工 デジタルレベルチエッカー【LCV2】レベル測定の方法」という記事で
レベル測定の方法をご紹介しました。
今回はその続きということで、測定した結果を本体に登録し、
さらに、本体に付属のSDカードに保存する方法をご紹介いたします。

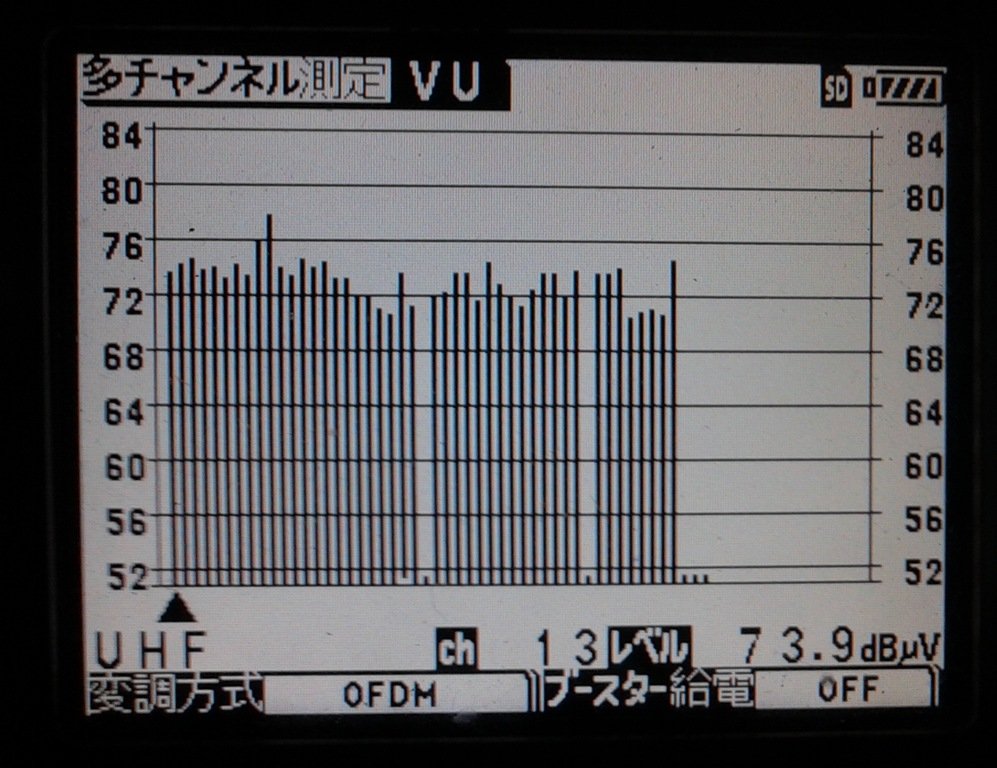

LCV2多チャンネル測定VU

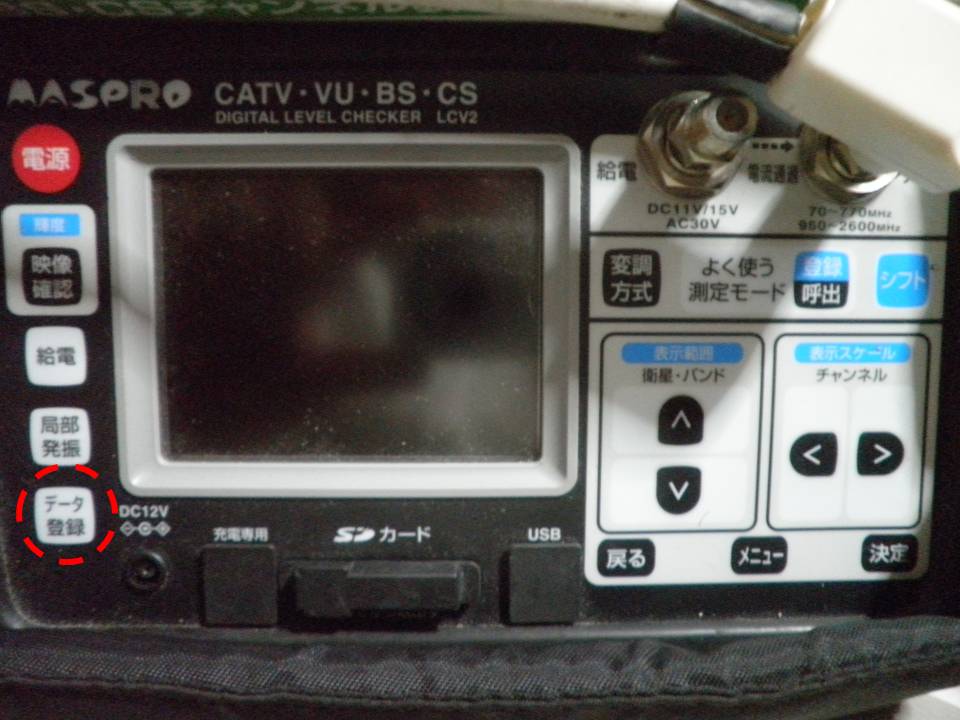

LCV2データ登録ボタン位置













画像上段(今回は多チャンネル測定を行っている)の画面で画像下段の赤丸の 「データ登録」のボタンを押します。

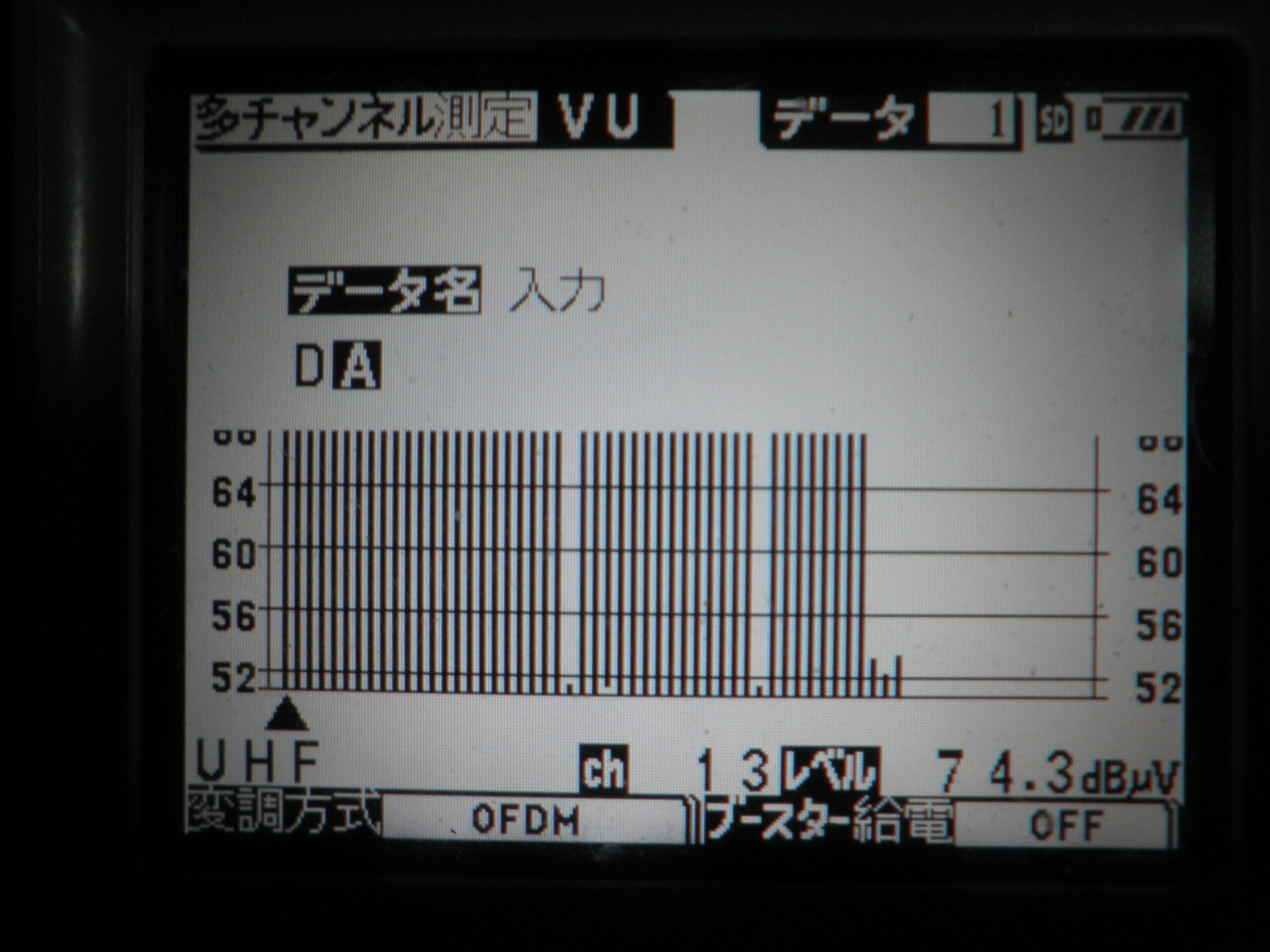

LCV2データ名登録画面











そうすれば上図のような画像登録画面になるのでデータ名を打ち込みます。

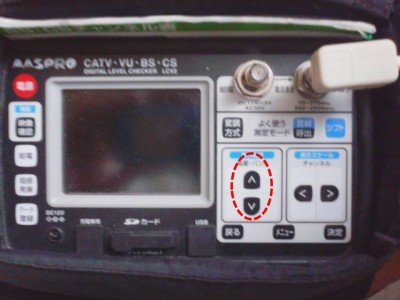

LCV2上下ボタン位置上下ボタンで英数字
(0~9 A~Z ‐)を入れ

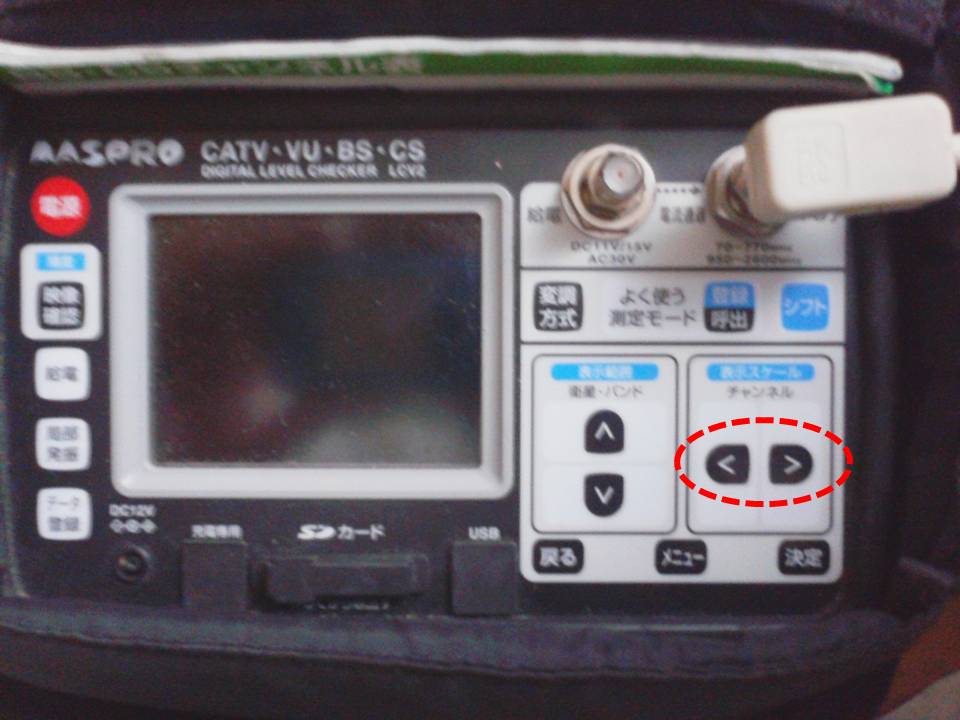

LCV2左右ボタン位置











左右ボタンでカーソルを移動して文字を打ち込みます。





LCV2決定ボタン位置データ名を入れた後「決定」ボタンを

押せば登録されます。

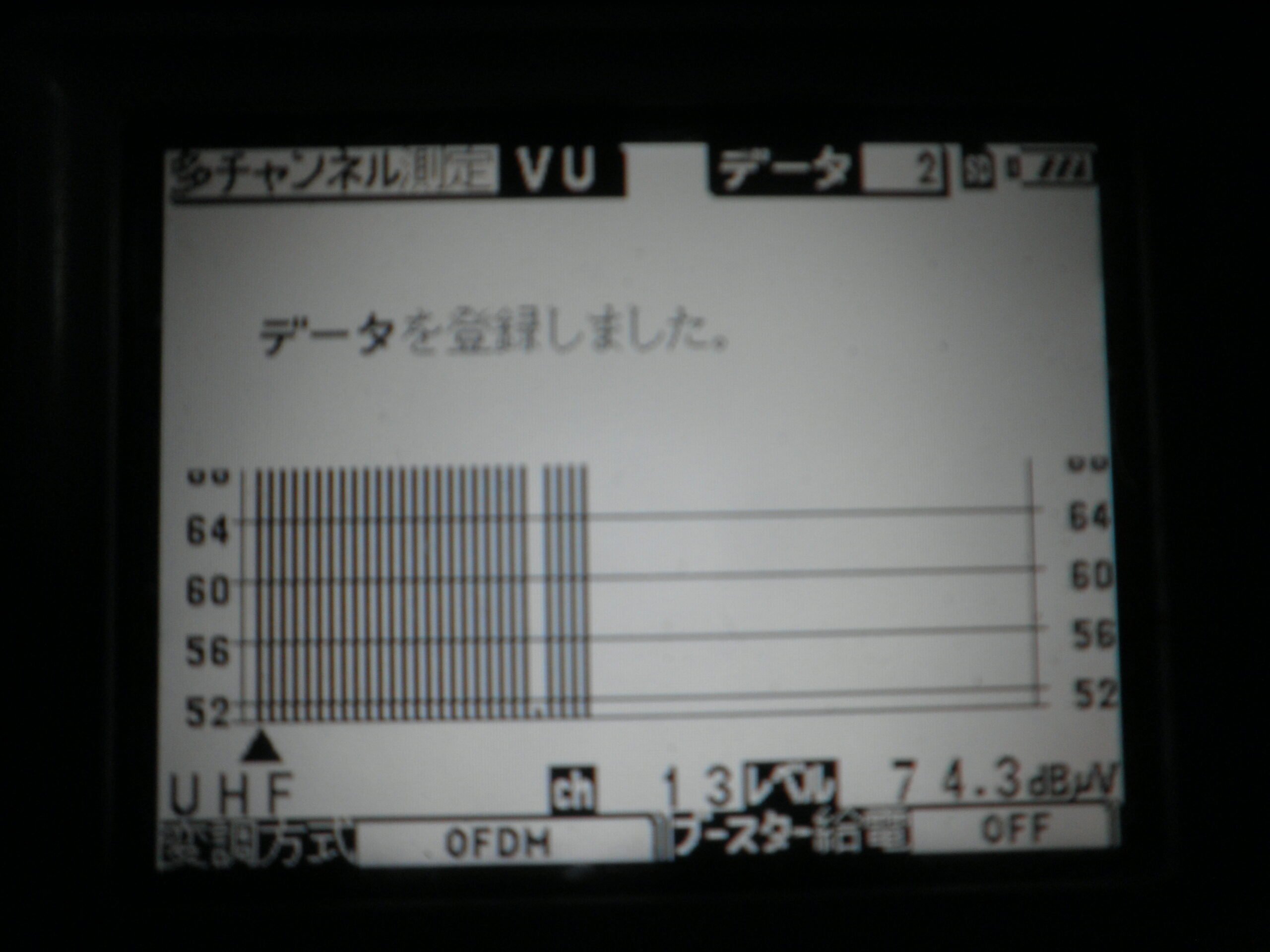

LCV2データ登録受付画面











登録できる項目及び件数は、レベル測定100件・BER測定50件コンスタレーション10件・スペクトラム測定10件・遅延プロファイル10件・スカパー!測定20件多チャンネル測定50件となっています。

これらより多い数のデータを保存するには
この本体に保存されているデータを「SDカード」に移さなければなりません。
しかし、このチェッカーは直接「SDカード」に記録することができないため、
一度本体に登録してから、「SDカード」にコピ-します。

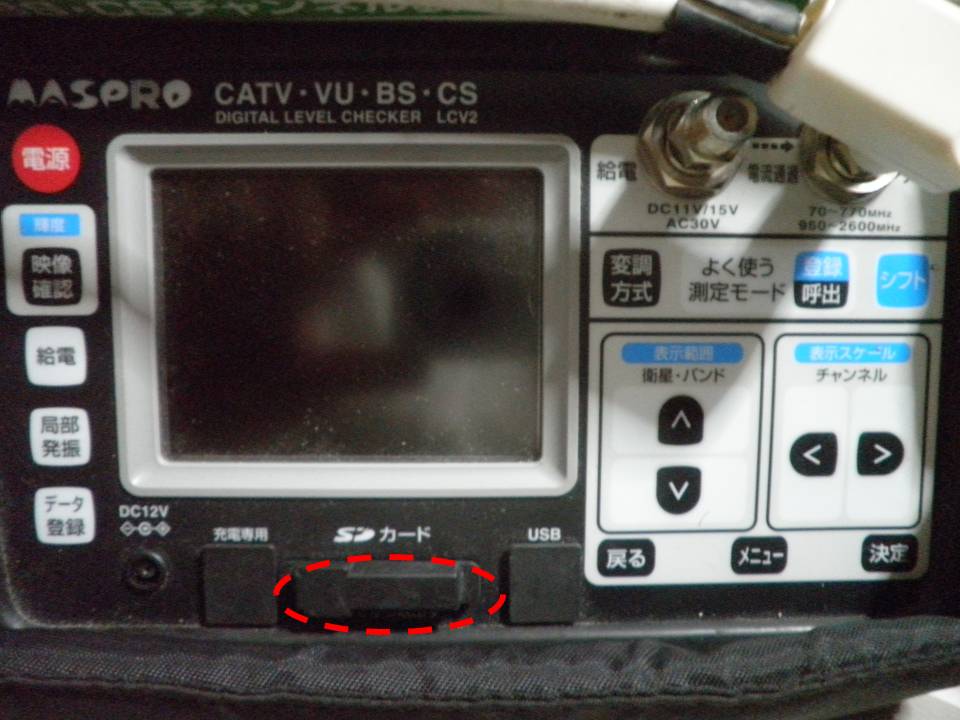

LCV2 SDカード収納位置SDカードスロットのふたを開け
SDカードが入っているか確認します。

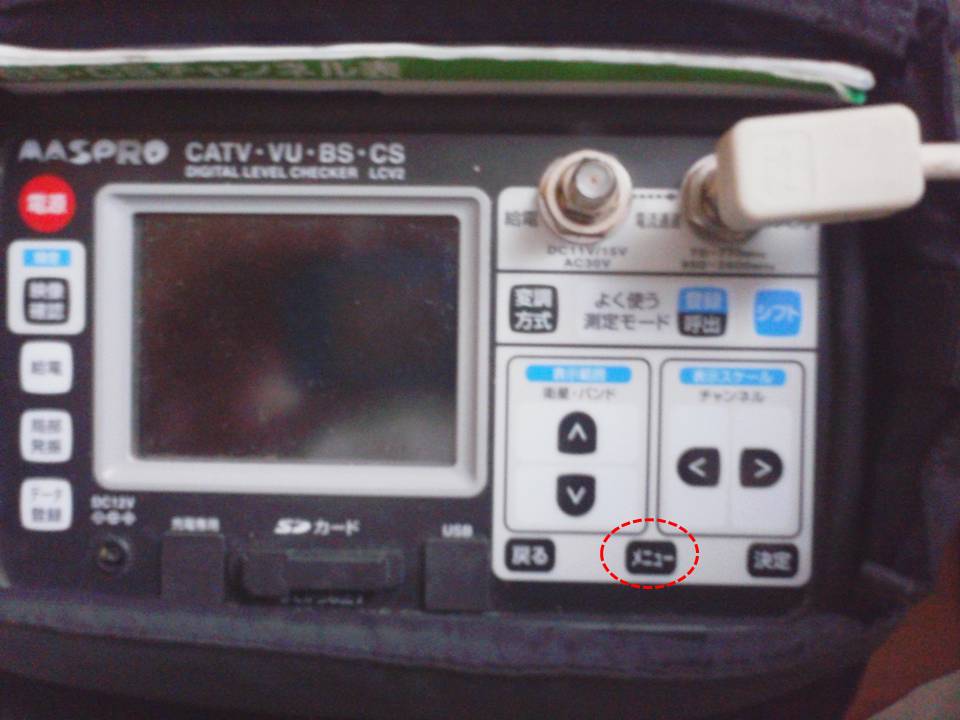

LCV2メニューボタン位置

メニューボタンを押し
上下で「ユーザ設定」を選択し
「決定」を押します。

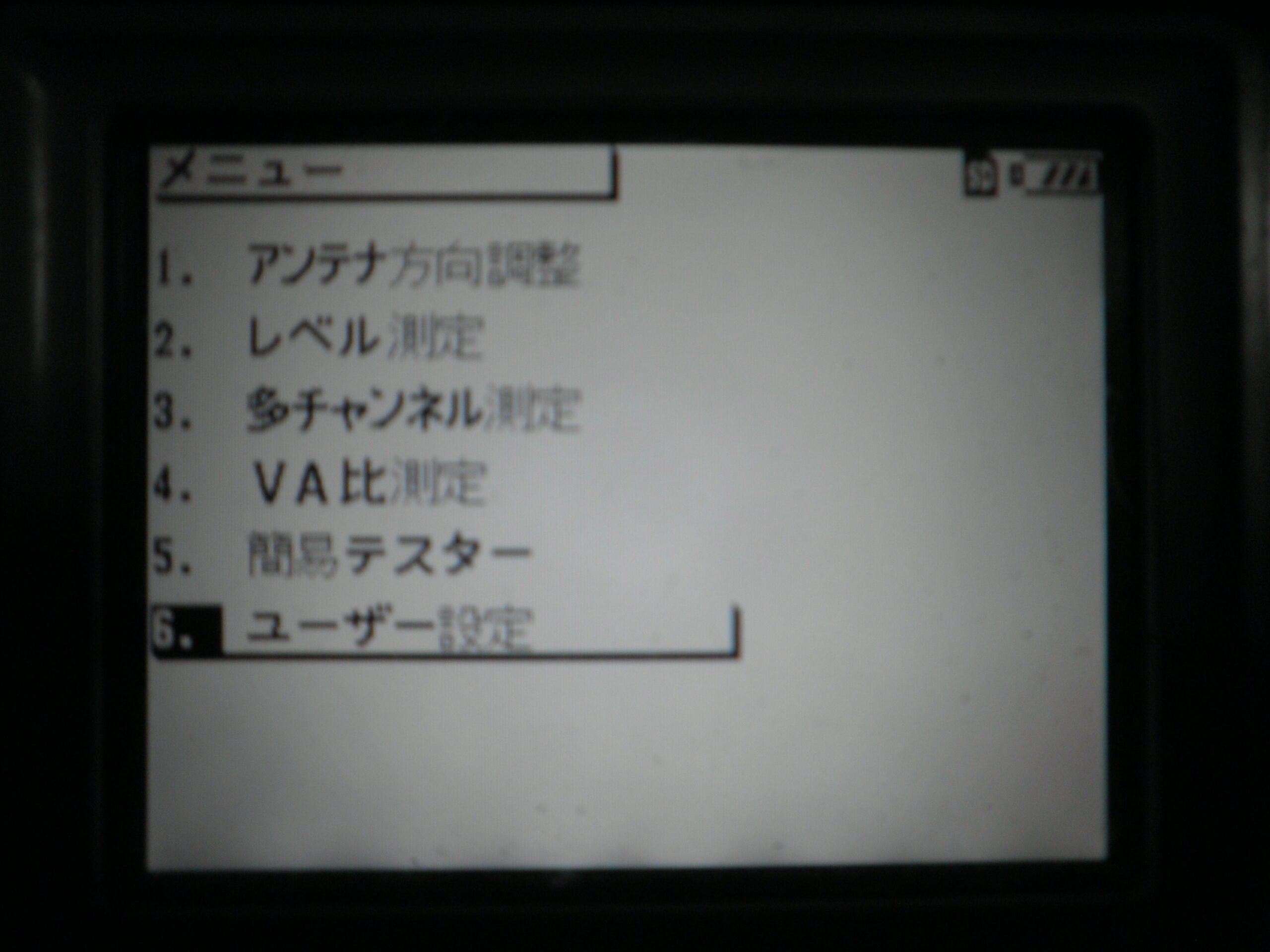

LCV2メニュー画面ユーザー設定位置

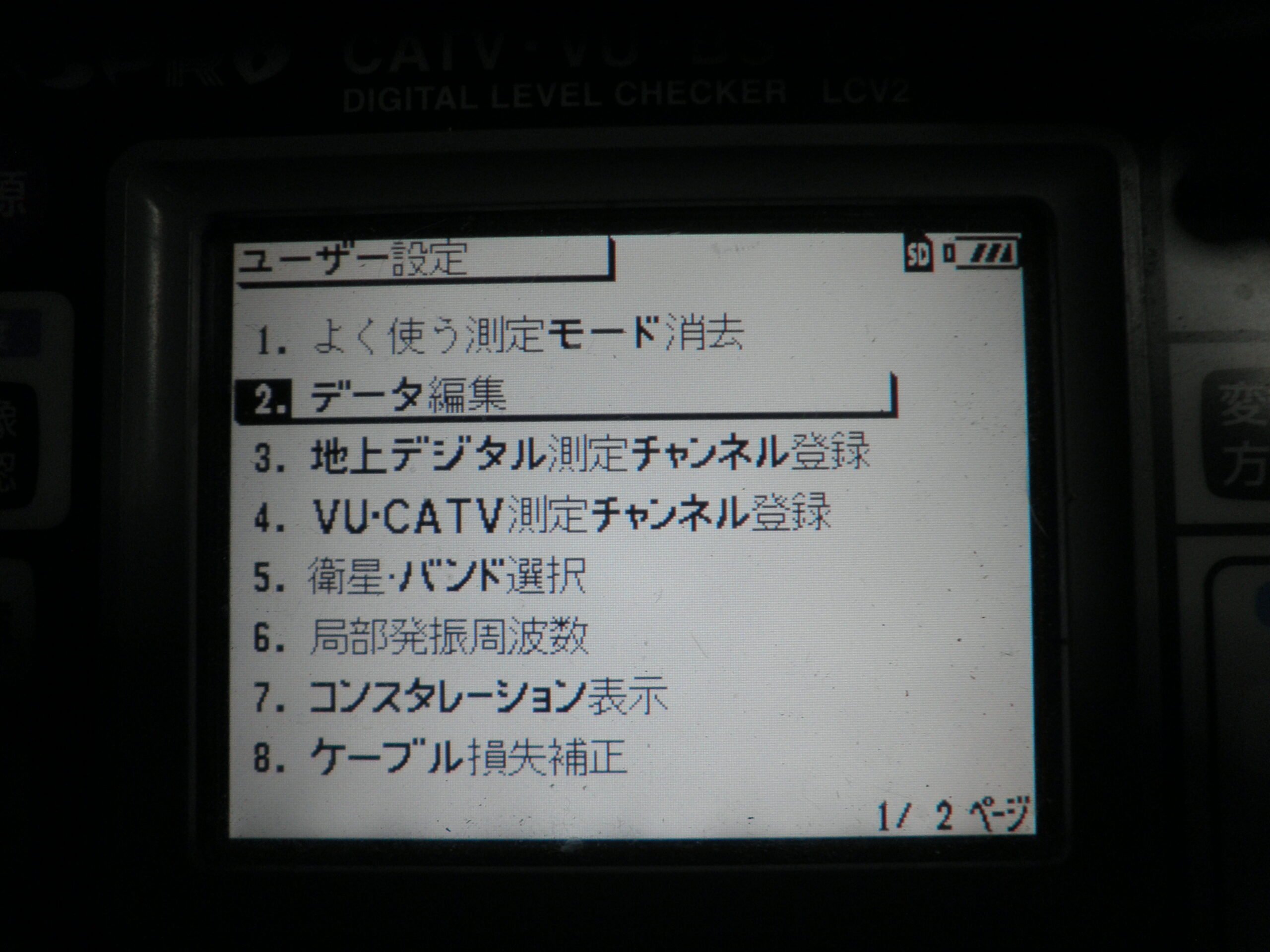

LCV2メニュー画面データ編集位置

「ユーザ設定」画面が表示されたら
上下ボタンでカーソルを動かして
「データ編集」に合わせ「決定」を押す

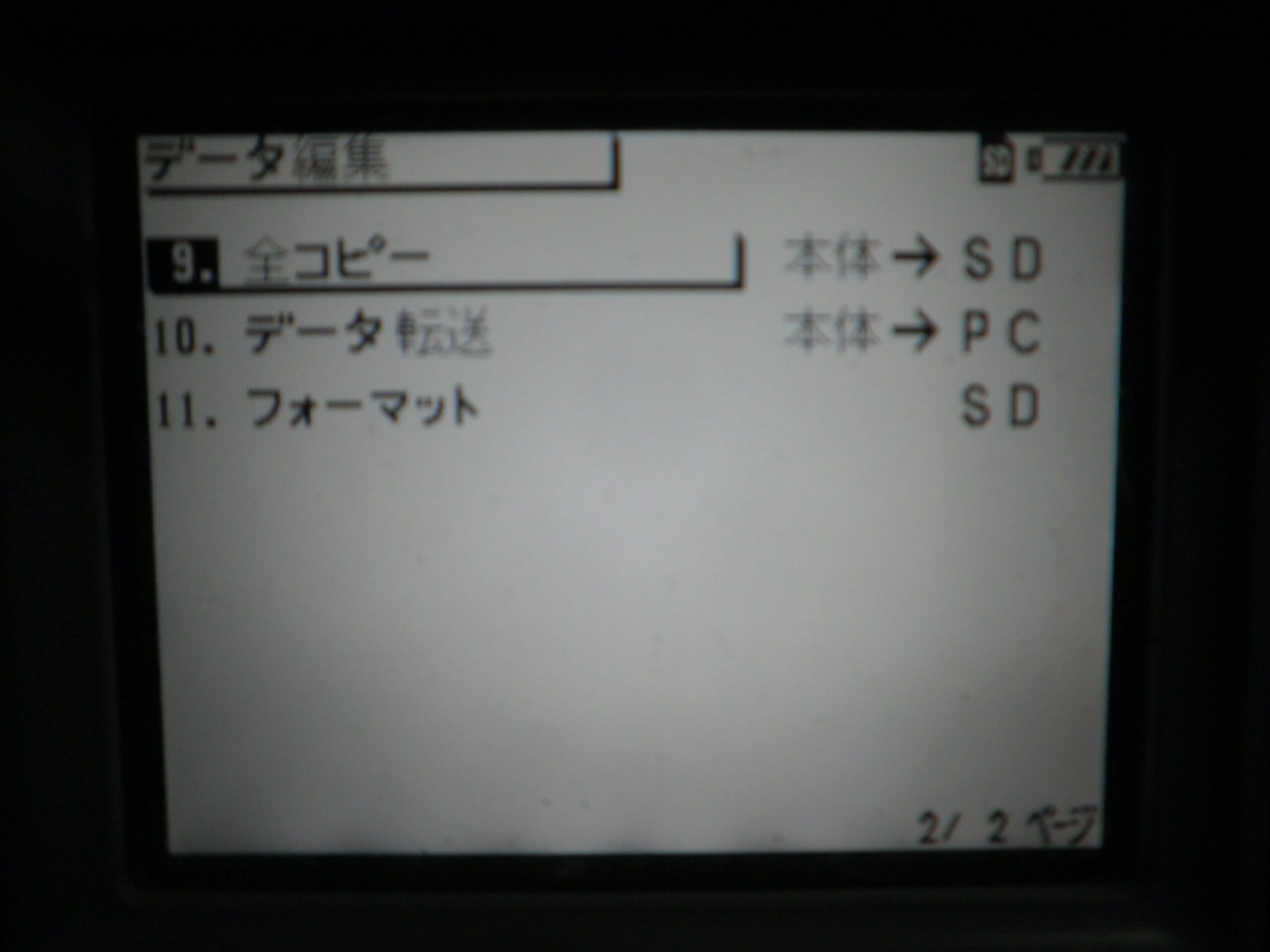

LCV2データ編集画面全コピー設定位置

「データ編集」画面で上下ボタンを
押し、カーソルを移動させて
「全コピー」を選択し「決定」を押します









ファイル名を入力します。
上下ボタンで英数字を選び
左右ボタンでカーソルを移動します。
入力後「決定」ボタンを押します。





これで本体から
SDカードへのコピーが完了しました。

本体やSDカードに入っているデータを確認するには、「メニュー」画面の「ユーザ設定」から 「データ編集」画面へ行き そこから上下ボタンでデータの種類 (この画像では多チャンネル測定) を選択し 左右ボタンで機器内のデータか SDカード内のデータかを 選択し、「決定」ボタンを押します。

保存した画面が表示されたら
上下ボタンで
データ登録番号変更します。





※データ番号はそのファイルに 保存した順番で並んでおり、表示画面右上の「データ」欄の数字が データ番号で、左下に登録時に設定したデータ名があります。なので上の画面の場合はデータ番号「2」データ名「D0」となります。
