テレビ電波測定器LCV2レベル測定方法


まず、電波測定対象のTVユニット等と、本機入力端子とを

チェッカーケーブルにて接続します。

そして、本機の電源を入れます。

電源ボタン赤丸

上の画像の赤丸で囲っている

赤いボタンがが電源ボタンです。

ここを長押しすると電源が入ります。

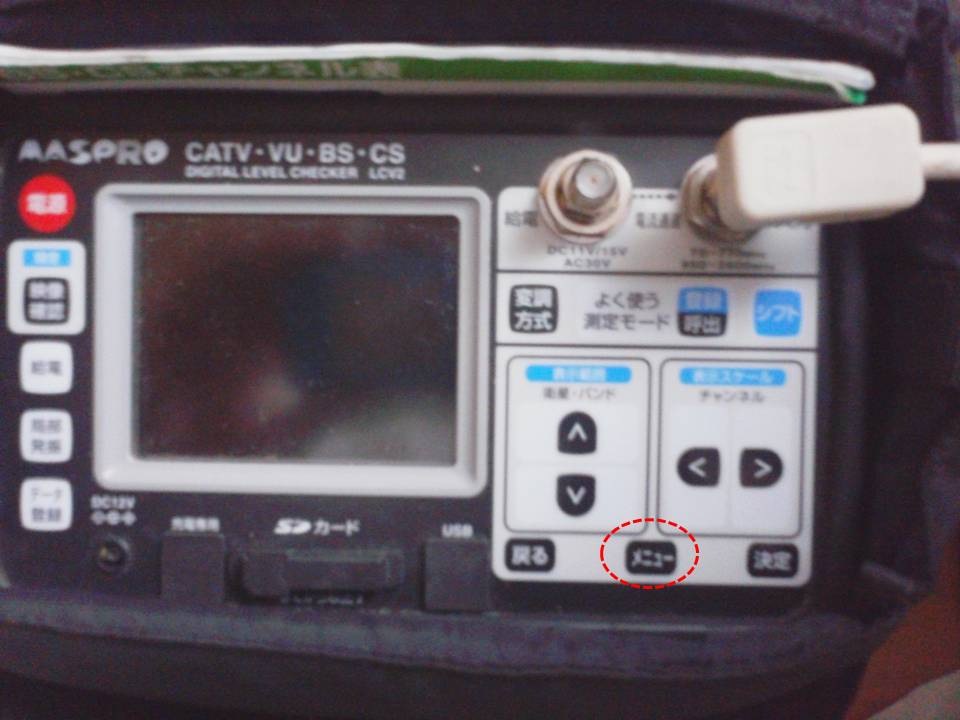

メニューボタン赤丸

電源が入ったら、上の画像の赤丸のメニューボタンを押し

メニューに入ります。

DSC_0106

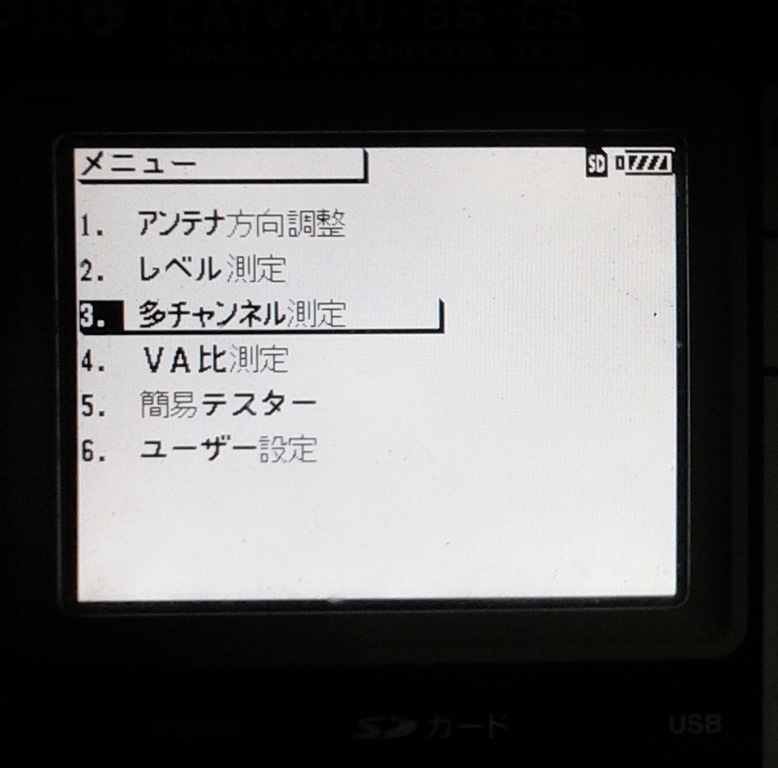

メニューに入ると上のような画面になりますので、上下ボタン赤丸決定ボタン赤丸2

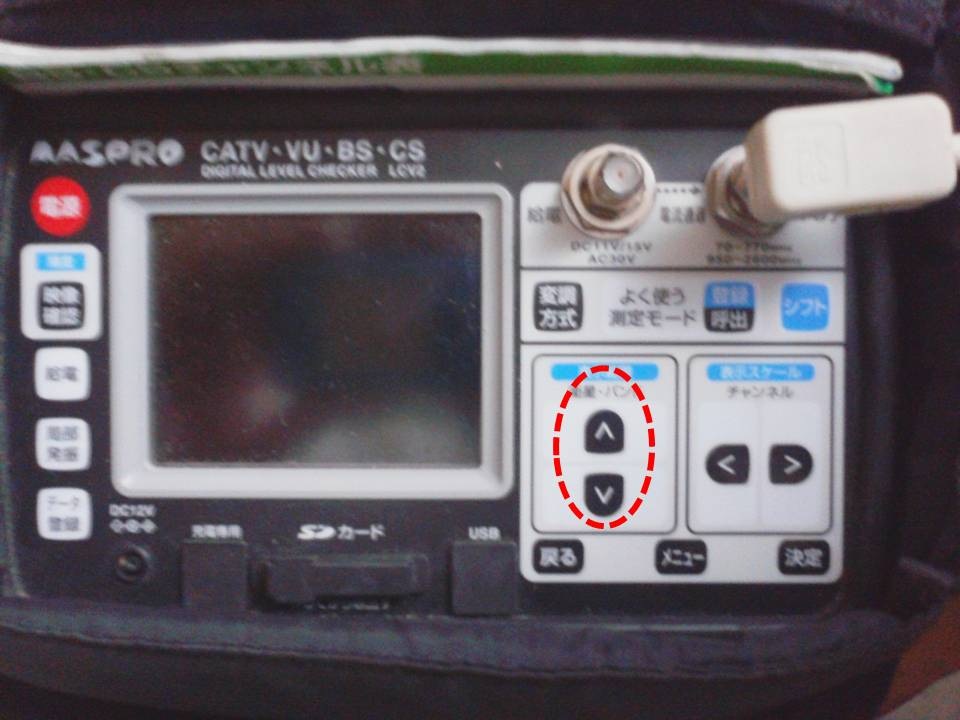

画像左側で赤く囲んである上下ボタンで今回は多チャンネル測定を選択し

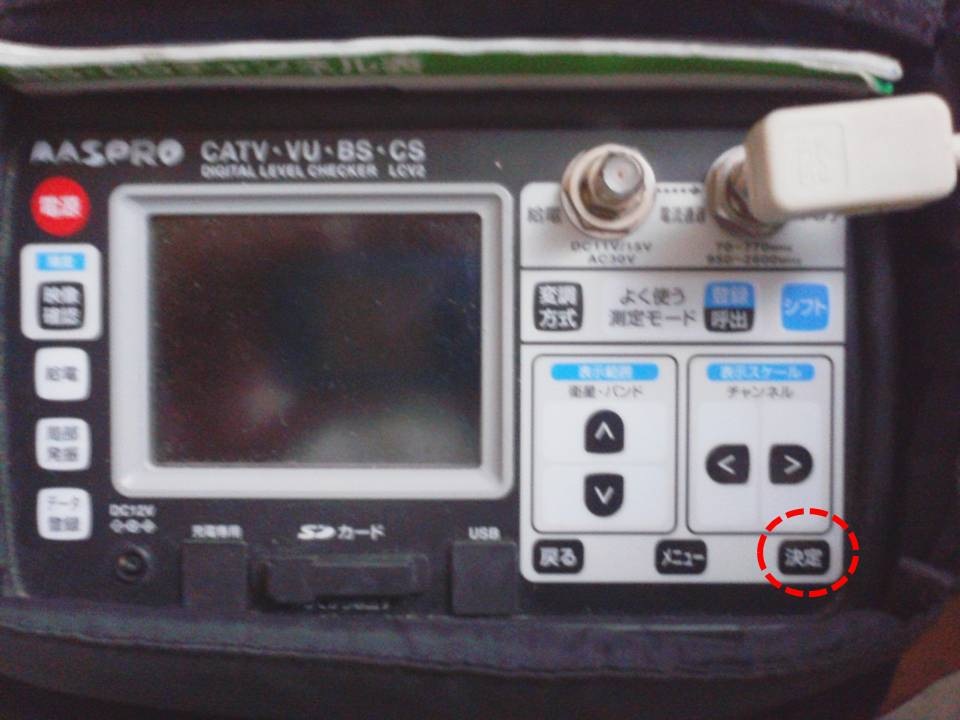

画像左側の赤で囲んである決定ボタンで決定します。

そうすると、

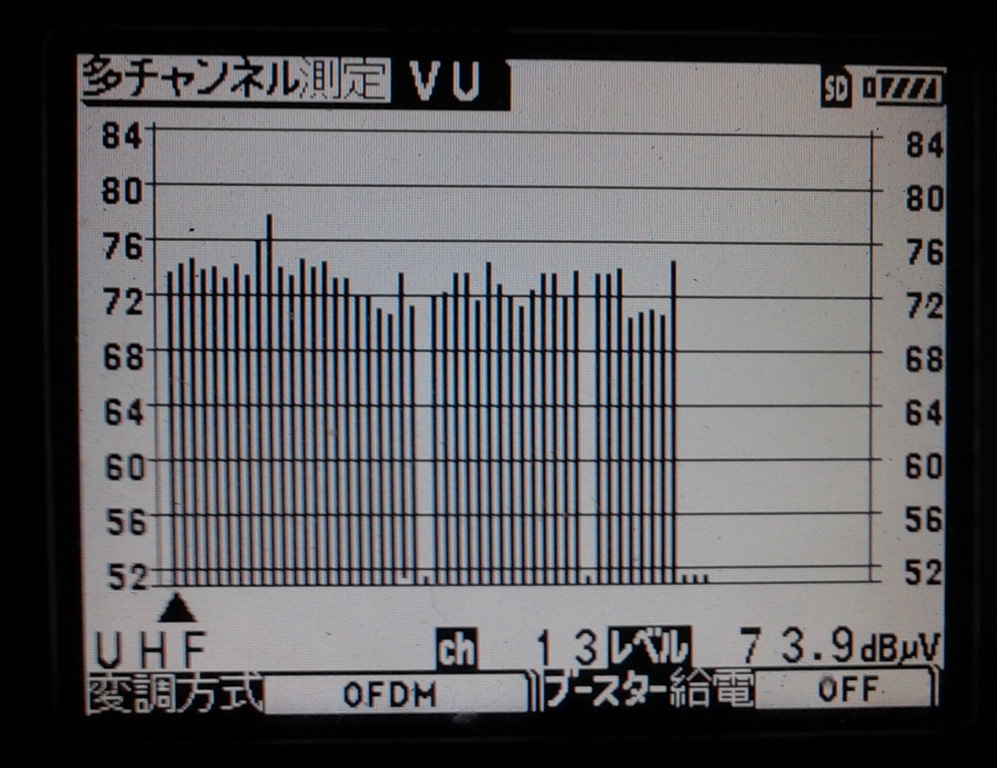

下の左の画像の様な測定結果が表示されます

グラフの縦軸がレベルの数値を表し、

横軸がチャンネルになります。

左隅にある矢印が

下の右側に出ているチャンネルと受信レベルを

表しています。

DSC_0108左右ボタン赤丸

この画面で、

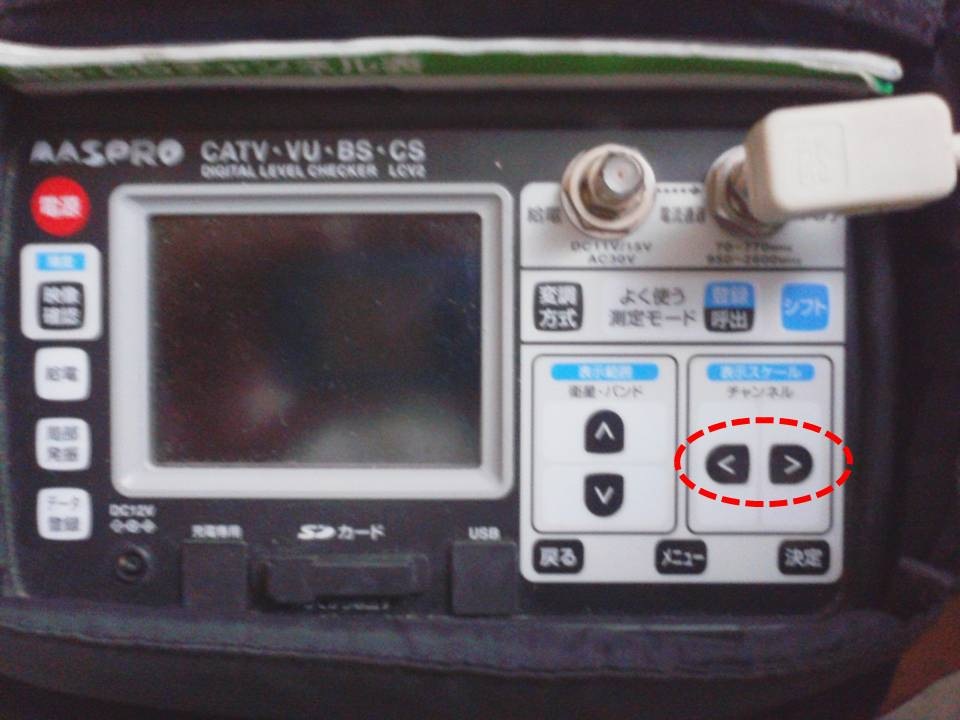

右の画像の赤で囲んである左右ボタンを押すと

測定画像の左下にある矢印が動いて

チャンネルを切り替える事が出来ます。
